Analisis Predictivo de Series Temporales¶

---

Modelos en espacio de estados: modelos de Markov escondidos (HMM)¶

Modelos en espacio de estados:¶

La idea de los modelos en espacio de estados es poder representar procesos que tienen una dinámica interna, es decir:

• Poseen un estado $x_t$, que evolucione en el tiempo, y que en general no es observable.
• Podemos medir uno o más valores $y_t$, denominados observaciones, y cuyo comportamiento depende del estado $x_t$ en que se encuentra el proceso.

Problemas:¶

• Dadas las observaciones $y_0,\ldots,y_n$, ¿como reconstruimos $x_0,\ldots,x_n$?
• Dado un conjunto de observaciones $y_0,\ldots,y_n$, ¿cómo ajustamos un modelo a la evolución del estado $x$?
• ¿Como podemos predecir estados/observaciones futuras?

Diagrama:¶

Ejemplos de modelos:¶

• Modelos con estados continuos y observaciones continuas (sistemas dinámicos de tiempo discreto con ruido)

  • Para ello se estudian herramientas matriciales, en particular el filtro de Kalman.
  • Se aplican en general cuando hay un modelo físico subyacente.

• Modelos con estados discretos y observaciones discretas o continuas.

  • En este caso una buena técnica es usar Modelos de Markov Escondidos.
  • Los estados representan situaciones en las que se encuentra el sistema que generan respuestas distintas de acuerdo a ellos (ej: lluvioso/seco, símbolo transmitido 0 o 1, etc.)

Modelo de Markov Escondido¶

Es un modelo en espacio de estados que sigue el diagrama anterior donde:

• El estado $X$ es discreto, pertenece a un conjunto $E=\{i,j,\ldots\}$ y es gobernado por una cadena de Markov de tiempo discreto.

• Las observaciones $Y_t$ son independientes en cada tiempo $t$, y su distribución depende del valor de $X_t$.

Cadenas de Markov de tiempo discreto¶

Una cadena de Markov de tiempo discreto es un proceso estocástico $X_t$ que toma valores en un conjunto discreto de estados $E=\{i,j,\ldots\}$ y tal que:

$$P(X_{t+1} = j \mid X_t=i,X_0,\ldots,X_{t-1}) = P(X_{t+1} = j \mid X_t=i) = p_{ij}$$

A las $p_{ij}$ se le llaman probabilidades de transición y se almacenan en una matriz de transición:

$$P = (p_{ij}).$$

Observación: $p_{ij}\geqslant 0$ para todo $i,j$, y además la suma de las filas de $P$ debe dar $1$.

Grafo de transiciones¶

En general a la dinámica de la cadena se la representa por un grafo de transiciones, un grafo dirigido donde el valor de la arista $i\to j$ es la probabilidad $p_{ij}$ (solo se ponen aristas si esta prob. no es $0$).

Ejemplo:

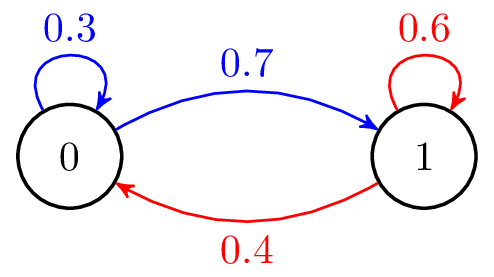

En este caso $E=\{0,1\}$ y $P=\begin{pmatrix} 0.3 & 0.7\\ 0.4 & 0.6\end{pmatrix}$

Ejemplo¶

Probabilidad de trayectoria¶

La probabilidad de observar una cierta secuencia de estados $x^n=(x_0,\ldots,x_n)$ está dada por:

$$p(x^n) = p(x_0)p_{x_0,x_1}p_{x_1,x_2} \cdots p_{x_{n-1},x_m} = p(x_0)\prod_{k=1}^n p_{x_{k-1},x_k}$$

Aquí $p(x_0) = P(X_0 = x_0)$ se le conoce como distribución inicial de la cadena de Markov.

Por la propiedad anterior, la probabilidad de una secuencia cualquiera $x$ está completamente determinada por:

• La distribución incial $p(x_0) = \delta(x_0)$ (como comienza la cadena).
• La matriz de transiciones $P$.

Distribución de las observaciones¶

Resta definir como se comportan las observaciones $Y_t$ a partir de los estados. Vamos a asumir que:

• Dado $X_t=x_t$, existe una densidad $b(y\mid x_t)$ que explica la distribución de $Y_t$. (Por ejemplo, $Y$ es gaussiana de cierta media y varianza que dependen de $x_t$).

• Dada la trayectoria $x^n$, todas las observaciones son independientes entre sí (es decir, el valor de la observación no altera la dinámica).

Matemáticamente, se tiene que:

$$p(y^n | x^n ) = \prod_{k=0}^n b(y_k | x_k )$$

Distribución de la observación y distribución conjunta.¶

De lo anterior se deduce que la distribución conjunta es:

$$p(x^n,y^n) = p(y^n\mid x^n)p(x^n) = p(x_0)b(y_0\mid x_0) \prod_{k=1}^n p_{x_{k-1},x_k}b(y_k | x_k )$$

Por último, la distribución marginal de las observaciones está dada por:

$$p(y^n) = \sum_{x^n} p(x^n,y^n).$$

Esta última es muy difícil de calcular ya que la suma es en todas las posibles trayectorias de la cadena (un número exponencialmente grande). Sin embargo, existen técnicas recursivas que simplifican su cálculo.

Ejemplo¶

Consideremos una cadena $X$ como la anterior con dos estados, y con distribución inicial arrancando en el estado $1$ con probabilidad $1$ ($\delta = (1,\, 0)$).

Supongamos que $Y$ es gaussiana dada por:

$$Y_t \sim \mathcal{N}(\mu(X),\sigma^2)$$

donde $\mu(X)$ es una media que depende del estado y $\sigma^2$ es una varianza homogénea.

Tomemos por ejemplo:

• $\mu(1) = 2$,
• $\mu(2) = -2$ y
• $\sigma^2=1$.

El ejemplo anterior fue hecho "a mano", se puede hacer casi lo mismo usando la biblioteca HiddenMarkov (documentacion) de R. El único problema es que cuando simula no guarda el estado escondido, simplemente genera las observaciones, por lo que no podemos evaluar si la reconstrucción es buena.

Reconstrucción del estado¶

El primer problema que se presenta es: dadas las observaciones $y^n$, ¿es posible reconstruir los estados $x^n$ que las generan?

Si tengo $y^n = (y_0,\ldots,y_n)$ se separa en tres problemas:

• Filtrado (filtering): hallar $x_n$, el estado "actual".
• Suavizado (smoothing): hallar $x_k$ para $k<n$, es decir, reconstruir la cadena.
• Predicción (prediction): hallar la distribución de probabilidad de $x_{n+1}$, $x_{n+2}$, etc.

Probabilidad condicional de estado.¶

La idea de estas ecuaciones es permitir calcular:

$$ p(x_k \mid y^n) = p(x_k \mid y_0,\ldots,y_n)$$

es decir, la probabilidad condicional de encontrar la cadena en $x_k$ en tiempo $k$ dada toda la lista de observaciones.

Luego podemos "reconstruir" eligiendo el máximo a posteriori:

$$x_k = \arg\max\{p(j \mid y^n), \quad j\in E\},$$

es decir, el estado que maximiza las chances de haber sido el correcto.

Calculo de la probabilidad condicional: ecuaciones forward-backward¶

Haciendo un uso inteligente de la regla de Bayes se llega a la siguiente recurrencia para calcular las probabilidades condicionales.

Ec. forward, permiten calcular las probabilidades de filtrado ($k=n$)¶

Sea $\alpha_k(x_k) = p(x_k,y^k)$. es decir, la probabilidad de estar en el estado $k$ y haber observado los valores de la serie hasta tiempo $k$. Se tiene que:

$$\alpha_0(x_0) = p(x_0,y_0) = \delta(x_0)b(y_0\mid x_0)$$

Por otra parte:

$$p(x_{k+1},y^k) = \sum_{x_k} p(x_k,y^k)p_{x_k,x_{k+1}}.$$

De donde:

$$p(x_{k+1},y^{k+1}) = p(x_{k+1},y^k)b(y_{k+1}\mid x_{k+1}) = \sum_{x_k} p(x_k,y^k)p_{x_k,x_{k+1}}b(y_{k+1}\mid x_{k+1})$$

Sustituyendo los $\alpha_k$ adecuadamente llegamos a la recursión:

$$\alpha_0(x_0) = \delta(x_0)b(y_0\mid x_0),$$$$\alpha_{k+1}(x_{k+1})= \sum_{x_{k}} \alpha_k (x_k) p_{x_k,x_{k+1}}b(y_{k+1}\mid x_{k+1}).$$

Que es la recursión hacia adelante. Observemos que:

$$p(x_k\mid y_k) = \frac{p(x_k,y^k)}{\sum_j p(j,y^k)} = \frac{\alpha_k(x_k)}{\sum_j \alpha_k(j)}.$$

Por lo que el estado que maximiza el $\alpha_k$ es el estado más probable dadas las observaciones hasta tiempo $k$.

Ec. backward, permiten calcular las probabilidades de suavizado ($k<n$)¶

Nos interesa ahora calcular $p(x^k,y^n)$, es decir, la probabilidad de que el estado en tiempo $k$ sea $x_k$ pero conociendo todas las observaciones (incluidas las futuras). Obsevemos que:

$$p(x_k,y^n) = p(x_k,y^k,y_{k+1}^n) = p(y_{k+1}^n\mid x_k,y^k) p(x_k,y^k) = p(y_{k+1}^n\mid x_k) \alpha_k(x_k)$$

Es decir, que resta calcular $\beta_k(x_k) = p(y_{k+1}^n\mid x_k)$, la probabilidad de observar dicho futuro partiendo del estado $k$.

Obviamente esto es complejo debido a que a partir de $k$ existen múltiples trayectorias. Sin embargo, esto puede hacerse mediante una recursión hacia atrás comenzando del último valor.

Definamos entonces:

$$\beta_k(x_k) = p(y_{k+1}^n \mid x_k),$$

Y por convención tomemos: $\beta_k(x_n) = 1$ (la probabilidad de observar "algo" después de llegar a $x_n$ es $1$).

Se tiene que: $$\beta_{k-1}(x_{k-1}) = p(y_{k}^n \mid x_{k-1}) = \sum_{x_k}p(y_k,y_{k+1}^n \mid x_{k-1},x_k)p(x_{k-1},x_k).$$

Usando la independencia de $y_k$ y el resto dado $x_k$ y la propiedad de Markov queda:

$$\beta_{k-1}(x_{k-1}) = \sum_{x_k}p(y_k\mid x_k) p(y_{k+1}^n \mid x_k)p_{x_{k-1},x_k} = \sum_{x_k} \beta_k(x_k) b(y_k\mid x_k) p_{x_{k-1},x_k}.$$

que es la denominada recursión hacia atrás.

Ejemplo¶

Simulemos nuevamente la cadena anterior con nuestro método que guarda el estado escondido, para poder evaluar la reconstrucción usando ecuaciones forward-backward.

Uso de la bilbioteca HiddenMarkov¶

La biblioteca Hidden Markov ya implementa las ecuaciones forward-backward por lo que no es necesario implementar la recursión. Por un tema de estabilidad numérica, calcula $\log(p(x_k\mid y_k))$ (logalpha) y $\log(p(x_k\mid y^

Algoritmo de Viterbi para reconstrucción.¶

El algoritmo de Viterbi es una manera inteligente de obtener toda la secuencia $x^n$ a partir de las observaciones $y^n$ de forma que:

$$\hat{x}^n = \arg\max\{ p(x^n\mid y^n): x^n\in E^n\}$$

es decir, la trayectoria que maximiza la verosimilitud a posteriori entre todas las trayectorias posibles (cant. exponencial de trayectorias).

Observación:

Como $p(x^n\mid y^n) = p(x^n, y^n)p(y^n)$ e $y^n$ está fijo (observación), maximizar la probabilidad a posteriori es equivalente a maximizar la probabilidad conjunta $p(x^n,y^n)$.

Idea¶

El punto clave del algoritmo es recordar que:

$$p(x^n,y^n) = p(x_0)b(y_0\mid x_0) \prod_{k=1}^n p_{x_{k-1},x_k}b(y_k | x_k )$$

Tomando logaritmo obtenemos la log-verosimilitud conjunta en forma de suma:

$$\ell(x^n,y^n) = -\log(p(x^n,y^n)) = -\log(\delta(x_0 )b(y_0\mid x_0 )) - \sum_{k=1}^n \log(p_{x_{k−1},x_k} b(y_k \mid x_k ))$$

Definiendo:

$$u_0(x 0 ) = − \log (\delta(x_0 )b(y_0 \mid x_0 )),$$$$u(x_{k−1} , x_k ) = − \log(p_{x_{k−1},x_k} b(y_k \mid x_k ).$$

El costo total es:

$$U(x^n,y^n) = u_0(x_0) + \sum_{k=1}^n u(x_{k-1},x_k)$$

El problema se transforma en un problema de programación dinámica de hallar el camino más corto.

Algoritmo¶

• La trayectoria óptima para llegar al estado $x$ en tiempo $k+1$ debe pasar por algún estado en

tiempo $k$, y obviamente debe haber llegado allı́ de manera óptima (si no habrı́a una trayectoria con menor costo).

• Con esta idea, el costo $c_{k+1} (x)$ puede calcularse recursivamente para cada estado de la siguiente forma:

$$c_{k+1} (x) = \min_{x_k} \{c_k (x_k ) + u(x_k, x)\}.$$

• El valor de $x_k$ donde se produce el mı́nimo es el estado anterior en la trayectoria óptima que

lleva a x y lo denotaremos $\gamma_k (x)$.

• Al llegar a $k = n$, se tienen almacenados $N$ costos $c_n (x) = U (x_{n−1} , x; y^n )$ correspondientes a cada posible estado final. La trayectoria óptima se determina entonces eligiendo de estos N costos totales el más pequeño haciendo $\hat{x}_n = \arg\min c_n (x)$ y luego recursivamente hacia atrás, $\hat{x}_k = \gamma_k(x_{k+1})$.

El algoritmo se encuentra implementado en el comando Viterbi de la biblioteca HiddenMarkov.

Ajuste de modelos HMM¶

El otro problema relacionado a Modelos de Markov escondidos es el del ajuste de parámetros. El problema es el siguiente: dada una lista de observaciones $y^n$ de una cadena de Markov escondida, queremos identificar el conjunto de parámetros $\phi = (\delta, P, \theta)$ que da lugar a la misma:

• $\delta$, la distribución inicial de la cadena, $\delta_i = P(X_0 = i)$.
• $P$, la matriz de transiciones.
• $\theta_j$, $j=1,\ldots,n$, los parámetros de las distribuciones $b(y\mid x)$ para cada posible estado.

Se asume conocido el número de estados $N$, y la forma de las distribuciones $b(y\mid x)$ (Normal, Poisson, etc.)

Algoritmos de ajuste¶

Existen dos grandes familias de algoritmos:

1. El algoritmo Expectation-Maximization, que permite hallar los estimadores de máxima verosimilitud cuando existen estados escondidos en general. En el caso de su aplicación a HMM se denomina algoritmo de Baum-Welch y lo discutimos a continuación. Se basa en las ecuaciones forward-backward vistas arriba.

2. El algoritmo Baum-Viterbi, que es específico de HMM. Es una variante del EM usando el algoritmo de decodificación de Viterbi visto arriba.

Algoritmo de Baum-Welch¶

Idea: Partir de una estimación inicial aproximada de los parámetros $\phi_0$ y luego mejorarla iterativamente.

Para ello se realiza el siguiente algoritmo:

1. Construyo una estimación inicial del modelo $\phi_0$.
2. Calculo las densidades condicionales usando las ecuaciones forward-backward bajo el modelo actual $\phi_m$ (paso Expectation):
   • $p(x_k\mid y^n) = P(X_k=x_k \mid y^n)$
   • $p(x_k,x_{k+1} \mid y^n) = P(X_k=x_k,X_{k+1}= x_{k+1}\mid y^n)$
   Estas estimaciones dan una idea de cuál es la probabilidad de haber pasado por cada estado en cada momento, suponiengo válido el modelo actual.
3. Refino el modelo construyendo $\phi_{m+1}$ reestimando por máxima verosimilitud condicional (paso Maximization):
   • $\delta_j = P(X_0=j \mid y^n)$, permite reestimar $\delta^{m+1}$, la distribución inicial.
   • $p_{ij} = \frac{\sum_{k=1}^n P(X_k=i,X_{k+1}= j\mid y^n)}{\sum_{k=1}^n P(X_k=i\mid y^n)}$ permite estimar las nuevas probabilidades de transición $P^{(m+1)}$.
   • Los nuevos parámetros $\theta_i$ de las densidades de cada estado salen de maximizar:
   $$\max_{\theta} \sum_{i=1}^N \sum_{k=0}^n \log(b(y_k\mid i;\theta_i)P(X_k=i\mid y^n)$$que es un problema modificado de máxima verosimilitud con pesos en las observaciones. Dicho problema tiene solución explícita para algunas distribuciones (Normal, Poisson por ejemplo) y debe resolverse numéricamente en otros casos.
4. Vuelvo al paso 2. con el $\phi_{m+1}$ estimado e itero hasta que la verosimilitud hallada no mejore.

Implementación¶

En R, la biblioteca HiddenMarkov implementa el algoritmo de Baum-Welch mediante la función BaumWelch. El comando:

hmm2 = BaumWelch(hmm)

recibe un objeto hmm de tipo dthmm con unos parámetros iniciales y una secuencia de observaciones y y reajusta los parámetros usando Baum-Welch. Notar que el objeto ya pasa una cierta cantidad de estados $N$ al indicar la matriz $P$ inicial y el tipo de densidad de estado para la cual hacer la estimación (ej: Normal).

Para calcular la condición inicial, alcanza con una estimación gruesa: por ejemplo partir los estados en clases y estimar los parámetros de cada clase y las transiciones en cada una.

Ejemplo¶

Apliquemos Baum-Welch a la cadena simulada más arriba. Recordemos que se generó con los parámetros:

$$\delta = (1,0) \quad P=\begin{pmatrix}0.95 & 0.05 \\ 0.1 & 0.9 \end{pmatrix} \quad b(y,1) \sim \mathcal{N}(2,1) \quad b(y,2) \sim \mathcal{N}(-2,1)$$

Pero supongamos que no conocemos ninguno de ellos. ¿Cómo los recuperamos de las observaciones?

Del histograma, es bastante claro que hay dos clusters. Tomamos $0$ como umbral y etiquetamos cada observacion con un estado candidato:

Luego estimamos la matriz $P$ y el vector condición inicial $\delta$ como:

• $p_{ij} = \frac{\#\{\text{saltos } i\to j\}}{\#\{\text{visitas a } i\}}$. Abajo se da la función trans.matrix para implementar esto.
• $\delta_i = 1$ si la cadena arranca en el estado $i$.

Ahora que tenemos los estados clasificados, también podemos hacer una estimación inicial de la media y la desviación estándar de la gaussiana que se observa en cada estado como:

Ahora construimos un objeto hmm con la estimacion inicial de la cadena, y la mejoramos usando Baum-Welch

Con la cadena inicial estimada, corremos el algoritmo de Baum-Welch para ajustar los parámetros por máxima verosimilitud:

El objeto hmm_fit tiene ahora los parámetros ajustados y podemos recuperarlos obteniendo una mejor estimación:

Por último, se puede recuperar la trayectoria de estados ya sea usando las ecuaciones forward-backward o el estimador de Viterbi. Aquí lo hacemos con Viterbi

Podemos graficar la reconstrucción final mirando las medias halladas para cada estado:

Algoritmo de Baum-Viterbi¶

Es una variante del algoritmo anterior. Funciona de la siguiente manera:

1. Construyo una estimación inicial del modelo $\phi_0$.
2. Se utiliza el algoritmo de Viterbi para hallar la secuencia más probable de estados para las observaciones $y^n$ y los parámetros $\phi_m$ actuales.
3. Se estima por máxima verosimilitud los nuevos parámetros $\phi$ de la siguiente manera:

• Para la distribución inicial, simplemente se toma $\delta=1$ para el estado que Viterbi indica como inicial.
• Para la matriz P, se hace la estimación por conteo de transiciones: $$p_{ij} = \frac{\#\{\text{saltos } i\to j\}}{\#\{\text{visitas a } i\}}$$ Es decir, se aplica la función trans.matrix.
• Para los parámetros de la distribución $b(y\mid x)$, se utiliza el estimador de máxima verosimilitud (por ejemplo, el promedio para la media) separando las observaciones en los estados identificados por Viterbi.

4. Vuelvo al paso 2. con el $\phi_{m+1}$ estimado e itero hasta que la verosimilitud hallada no mejore.

Implementación¶

Lamentablente este algoritmo, a pesar de ser sencillo, no está implementado en la biblioteca HiddenMarkov. Damos a continuación una implementación.

Corremos ahora el algoritmo Baum-Viterbi arrancando de la estimación inicial hmm_ini que habíamos construido:

Por último, se puede recuperar la trayectoria de estados nuevamente haciendo Viterbi sobre el objeto ajustado:

Y también graficar la reconstrucción final mirando las medias halladas para cada estado (notar que la reconstrucción coincide con la anterior en este caso):

Ejercicio¶

Se desea realizar un modelo para la llegada de pacientes diarios a la emergencia de un hospital. Podemos suponer que:

• El estado oculto de "demanda" es bajo, medio o alto. El estado de demanda solo puede cambiar de bajo a medio o medio a alto, o en sentido inverso (es decir, no se puede ir de bajo a alto directamente).

• En promedio, la demanda se mantiene en el mismo estado por una semana. En el caso del estado "medio" va a "bajo" o "alto" con igual probabilidad.

• Para cada estado, la cantidad de pacientes que llegan a la emergencia es una v.a. Poisson con media $\lambda_{bajo} =50$, $\lambda_{medio} = 75$ y $\lambda_{alto}=100$.

• Se asume que la demanda comienza en estado "bajo".

1. Construir el modelo de HMM Poisson usando el comando hmm = dthmm(NULL, P,delta,"pois",pm=list(lambda=lambdas)) donde P, delta y lambdas son los correspondientes al modelo anterior.

2. Simular una realización de la cadena durante un año usando hmm = simulate(hmm,365).

3. Plotear las observaciones obtenidas (hmm$x) y realizar un histograma para evaluar clusters.

4. Realizar una estimación en 3 estados iniciales usando umbrales adecuados, y realizar una primera estimación hmm_ini de la cadena. Puede usarse como guía el ejemplo de Gaussianas anterior y la función trans.matrix para estimar $P$.

5. Mejorar la estimación usando Baum-Welch y Baum-Viterbi (pueden usarse los ejemplos y las funciones de más arriba). Comparar con la matriz P original y las medias originales.

6. Estudiar la estimación de estados lograda. Se puede comparar con los estados "oficiales" que quedan en hmm$y.

Nota: Para hacer Baum-Viterbi se debe modificar adecuadamente la función baum_viterbi_normal para usar la distribución Poisson. Esto implica que la cadena hmm_fit debe construirse con distn="pois" y debe proveerse únicamente la lista de lambdas, que se estiman por máxima verosimilitud como el promedio de las observaciones en cada estado. Baum Welch puede hacerse directamente pues ya viene programado.
